Что такое ddr4 и чем отличается от ddr3?

Немного истории

Мало кто знает, но 4-й тип ОЗУ начал разрабатываться аж в далеком 2005 году, во времена, когда «ДДР-2» была самой ходовой памятью, а «ДДР-3» только планировалась к выпуску, именно тогда инженеры поняли, что быстрый прогресс всех комплектующих ПК потребует соответствующей производительности от ОЗУ.

Если говорить конкретно, в чем разница между 3-й и 4-й DDR, то, например, стандарты частот первой составляют 1333-1600 МГц, встречаются также модели с 1866 МГц. 4-я «ДДР» стартует с 2133 МГц и выше, кроме того, она очень хорошо разгоняется.

Выход нового типа памяти принес с собой множество технологических новинок, среди которых:

высокая пропускная способность;
повышенная частота;
отличный потенциал для разгона;
новые технологии энергосбережения.

Но рядовых пользователей больше интересует вопрос – что лучше, нужно ли прямо сейчас делать обновление совей системы? Мы попытались разобраться в проблеме.

Кстати, некоторых юзеров волнует вопрос, будет ли работать DDR 4 в слоте DDR 3? Увы, не будет, планки имеют разное количество контактов и даже небольшие различия в размерах.

Можно ли вставить DDR3 в слот DDR4 или наоборот?

Многие люди задаются вопросом совместимости этих двух типов оперативной памяти. Ну какая может быть совместимость DDR3 и DDR4? О чем вы вообще? Если вы посмотрите внимательно на форму самих планок ОЗУ, то вы увидите, что они немного отличаются. Каждое поколение ОЗУ (DDR, DDR2, DDR3 и DDR4) специального немного отличается от остальных. Выемка (ключ), которая расположена на стороне с контактами, на каждом типе памяти находится в разном месте, тем самым препятствуя попыткам вставить планку не в свое гнездо.

Можно ли вставить DDR3 в слот DDR4?

Вставить планку ОЗУ DDR3 в слот DDR4 нельзя!
Вставить планку ОЗУ DDR4 в слот DDR3 нельзя, соответственно, тоже!

Есть, правда, один нюанс. Бывает такое, что материнская плата имеет отдельные слоты под память DDR3 и под DDR4. Допустим, вы решили апгрейдить компьютер. Извлекаете память DDR3 из своих слотов и вставляете DDR4 в ДРУГИЕ слоты, в те, которые предназначены именно для оперативки DDR4. По-другому никак!

Если вы вдруг осознали, что вам не хватает ОЗУ на компьютере, то ознакомьтесь с нашими советами на этот счет в статье, которая поможет увеличить оперативную память физически и не только.

Что такое оперативная память DDR?

Если вы новичок в оперативной памяти, вы можете не знать, что означает «DDR». Эта аббревиатура обозначает двойную скорость передачи данных .

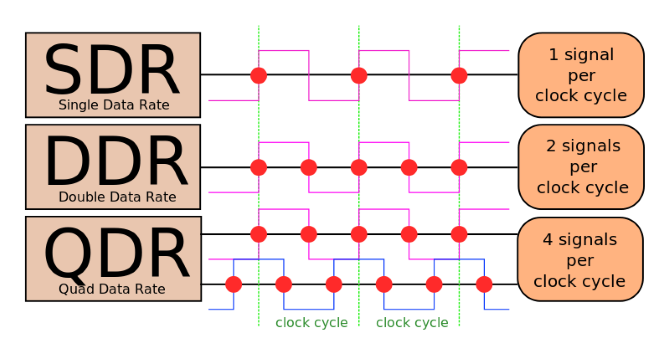

Проще говоря, работа с двойной скоростью передачи данных означает, что ОЗУ может передавать данные два раза за такт. Как вы, вероятно, знаете, все данные на компьютере являются цифровыми, то есть они представлены 1 (вкл) или 0 (выкл).

Один тактовый цикл представлен сигналом ЦП, идущим от выключения к включению и обратно. Это обычно измеряется от середины, как вы можете видеть на графике ниже.

Эта двойная скорость передачи данных является серьезным обновлением старого ОЗУ SDR (единой скорости передачи данных), которое работало только один раз за такт. Оригинальная оперативная память DDR впервые стала общедоступной в 2000 году и, как и SDR RAM, сейчас устарела. Практически вся оперативная память, которую вы найдете доступной сейчас, — это некоторое поколение DDR.

Но почему эти поколения оперативной памяти меняются?

DDR3 или DDR4, что лучше?

Вопрос с подвохом. Вроде бы уже все выяснили, что DDR4 новее, быстрее и экономичнее, а тут такой вопрос. И все же давайте выясним, что лучше?

А подвох тут вот в чем! Если взять, например, DDR3 2400Мгц и DDR4 2400Мгц, то в этой схватке одержит победу….. одержит победу… отгадайте кто?… DDR3! Почему так происходит? В ОЗУ существует такая характеристика как тайминг задержки. Выглядит она примерно так 9-9-9-24 или 9-10-10-24. В общем, чем этот показатель ниже, тем выше скорость оперативной памяти.

И случилось так, что в силу своей архитектуры DDR4 имеет тайминги выше, чем у DDR3. Именно поэтому при одинаковых частотах в тестах DDR4 немножко проигрывает памяти DDR3. Но стоит только взять память DDR4 с частотой 3200 или 4000 Мгц, как вы заметите огромную разницу в пользу DDR4!

Вот теперь и думайте, что лучше DDR3 или DDR4? Все зависит от многих факторов. Например, какую частоту оперативной памяти поддерживает ваша материнская плата, есть ли в ней потенциал для дальнейшего апгрейда системы.

Отличия DDR3 от DDR4

К сожалению, развитие оперативной памяти идет не так быстро и стремительно, как у центральных процессоров. Новые поколения последних выходят практически ежегодно, в то время как ОЗУ DDR3 оставалась лидером рынка оперативной памяти с 2007 года. В чем же отличия нового поколения ОЗУ DDR4 от DDR3?

Было существенно снижена теплоотдача и потребление энергии. У DDR3 напряжение составляло примерно 1,5-2 Вольта, у DDR4 же оно было уменьшено до рекордных 1,05-1,2 Вольта. Правда более ощутимо это не для персональных компьютеров, а для мощных серверов.
Диапазон тактовой частоты значительно увеличился. DDR3 ОЗУ работало на тактовых частотах 800-2933 Мгц. DDR4 сегодня начинает свой диапазон с 2133 Мгц и заканчивает на 4400 Мгц. Причем это еще не предел.

Что лучше?

Итак, мы выяснили, что DDR4 гораздо экономичнее и намного быстрее всех своих предшественников. Но бывает так, что лучше все-таки выбрать не DDR4, а DDR3.

Если, к примеру, взять DDR4 2400 Мгц и DDR3 2400Мгц, то победит именно DDR3. Невероятно, но это так. С чем связана такая странность? Существует такая известная характеристика любого ОЗУ как тайминги оперативной памяти. Чем ниже данный показатель, тем скорость ОЗУ больше. К сожалению, тайминги у памяти DDR4, из-за специфики архитектуры, выше, нежели у более старого стандарта. Благодаря этому DDR3 выигрывает новинку в тестах при одинаковой тактовой частоте.

Правда если вы увеличите частоту DDR4 до 3200 Мгц, то преимущество DDR3 сразу же испариться. Таким образом, выбирать оперативную память ddr4 необходимо с учетом целого ряда факторов, которые влияют на общую производительность модуля памяти. К примеру, есть ли в ОЗУ потенциал для апгрейда компьютерной системы, какую частоту ОЗУ поддерживает.

Можно ли вставить ОЗУ DDR3 в слот для DDR4?

Пользователей компьютера часто интересует совместимость новой и старой оперативной памяти. К сожалению, об этом не может быт и речи. Просто посмотрите на форму ОЗУ-планок более внимательно и вы увидите, что они все-таки отличаются. производители специально делают каждое новое поколение ОЗУ таким, чтобы оно отличалось от своих предшественников по форме.

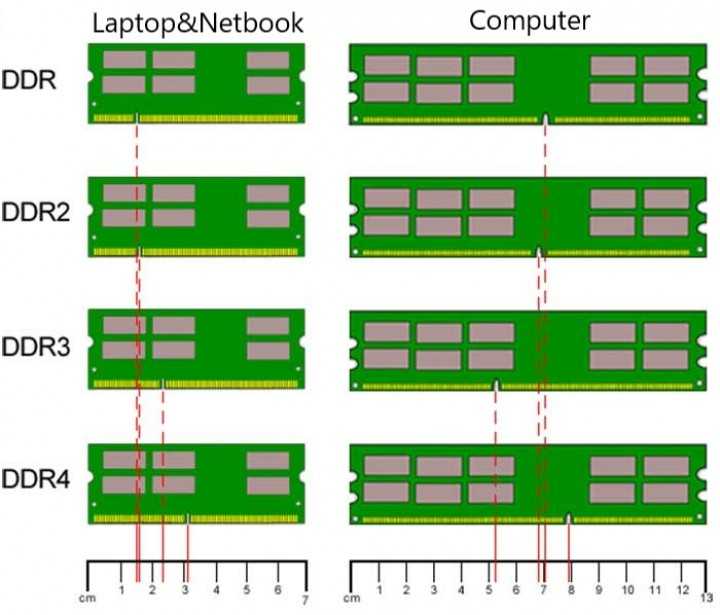

Также здесь большую роль играет специальная выемка, или так называемый ключ, который находится на стороне с выходными контактами. У каждого стандарта ОЗУ он в разных местах. Таким образом пресекаются любые попытки вставить модуль ОЗУ не в родной слот.

В итоге, стоит ли вообще что-то говорить о том, что планки DDR3 и DDR4 полностью несовместимы. Правда есть один маленький нюанс. Некоторые современные материнки имеют отдельные слоты сразу для модулей DDR4 и DDR3. Поэтому вы сможете вставить в одну материнку разные стандартны ОЗУ. Но лишь в их родные слоты.

Чем отличается DDR3 от DDR4?

Вы, скорее всего, знаете, что оперативная память развивается не так быстро, как процессоры. Новое поколение процессоров выходит практически каждый год, а вот оперативная память DDR3 прочно оккупировала рынок уже с далекого 2007 года. Точнее в 2007 она появилась, а в 2010 вытеснила DDR2. Теперь давайте поговорим про основные отличия памяти DDR4 от предыдущего поколения.

Технически, конечно же, новое поколение оперативной памяти более совершенно (спасибо кэп =D ). Во-первых, снижено энергопотребление (и теплоотдача соответственно). Планка памяти DDR3 имела напряжение 1,5-2 Вольта, а у DDR4 напряжение снижено до 1,05-1,2 Вольта. Хотя это больше ощутимо для серверов, чем для домашних зверьков. Во-вторых, увеличен частотный диапазон. DDR3 работал на частотах от 800Мгц до 2933Мгц, а DDR4 начинает диапазон на частоте 2133Мгц и заканчивает пока на 4400Мгц, но, видимо, это еще не предел. Судите сами, насколько значительнее будет разница в производительности такой памяти.

DDR4 – от 2133 до 4400Мгц+

Лучшая DDR5G. Skill Trident Z5 7600 МГц

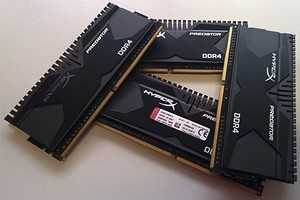

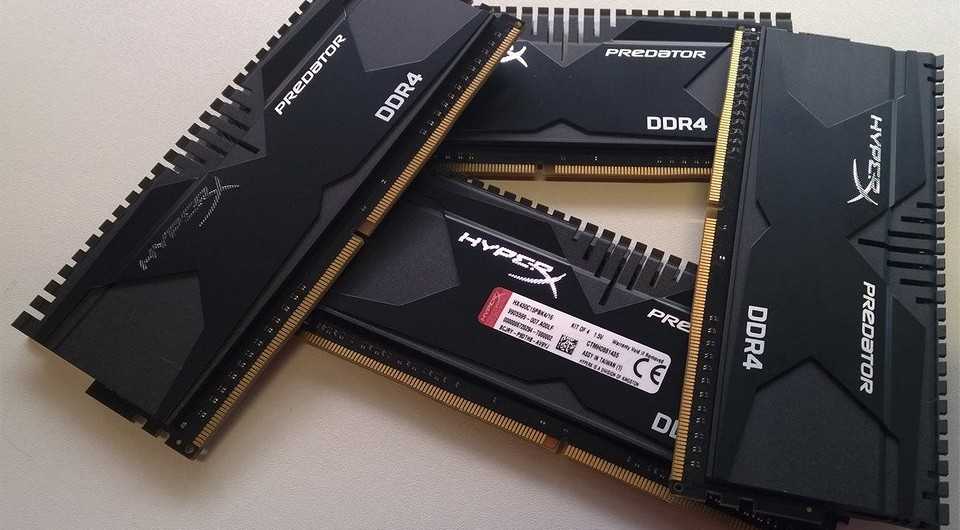

Что такое DDR4?

Для четвертого поколения ОЗУ характерны более высокие технические показатели. За счет этого память обходит третью модель. Итак, для DDR4 характерны следующие особенности:

Частота. Минимальный показатель тактовой частоты составляет 2133 мегагерц. При оптимизации требуемых процессов значение можно увеличить до 2800-3000 мегагерц. При проведении разгона устройства показатель легко удастся повысить до 4800 мегагерц.
Потребление энергии. Этот вид ОЗУ был создан для работы с низковольтным напряжением. Для частот 2133-2400 мегагерц параметр напряжения достигает 1,2 Вольта. Это в несколько раз уменьшает количество тепловой энергии, которая выделяется.
Тайминг. Этот показатель для ОЗУ четвертого поколения достигает 15 тактов при 2133 мегагерц. Если перевести на временной показатель, задержка составляет 14 наносекунд.

Физические различия.

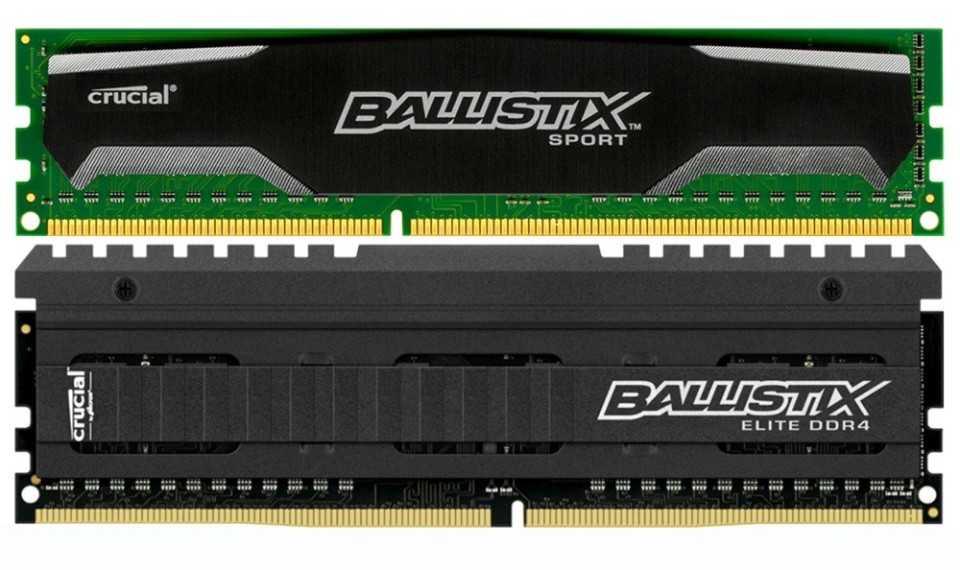

Разумеется, физически планки памяти DDR3 и DDR4 несовместимы. Вместо 240 пин у “третьего” — “четвертый” обладает 288 контактами. Увеличение числа контактов сделано ради возможности адресации как можно большего количества памяти. В самом максимальном варианте модуль памяти стандарта DDR4 может иметь объём 512 гигабайт. Минимальный объем модуля — 2 гигабайта.

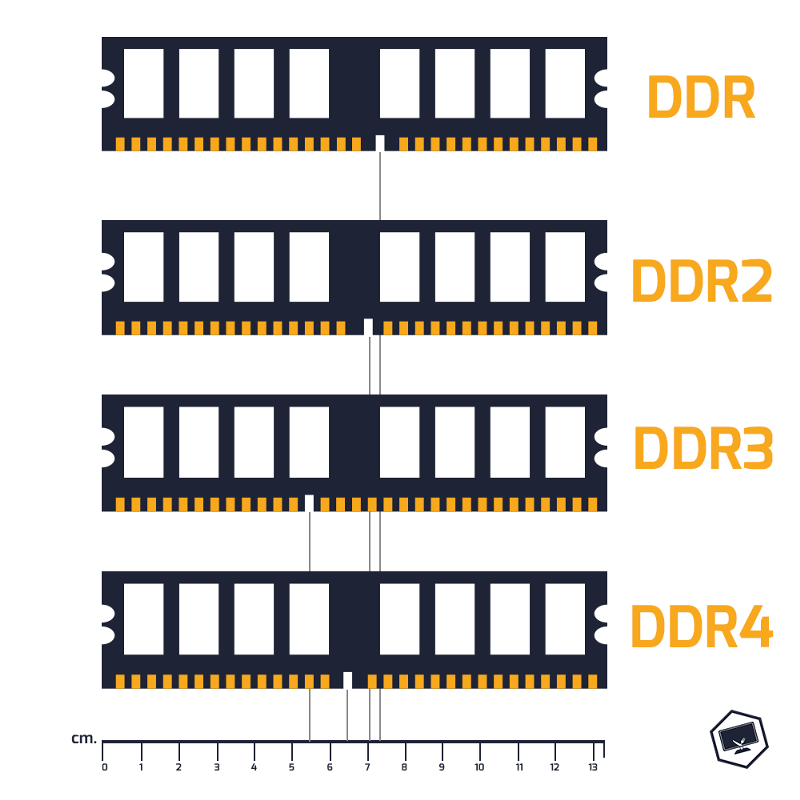

Ключ разъема смещен ближе к центру. Защита от невнимательных пользователей работает, защита от невнимательных, но очень сильных пользователей — не существует.

Высота референсной планки — 31,25 мм — это чуть выше чем у предшественника (30 мм). Длина планки прежняя — 133,35 мм (напомните мне, сколько это в дюймах?), этот параметр не изменялся с момента появления первого поколения оперативной памяти DDR.

Отличия память DDR3 от DDR4?

DDR4 является последним поколением памяти на данный момент. При этом подавляющее большинство компьютеров работают на DDR3. С аппаратной точки зрения, понятно, что они отличаются, и должны отличатся, а иначе какой смысл делать новое поколение. Мы рассмотрим с точки зрения функциональных изменений.

Если посмотреть на рыночный сегмент DDR4, то он предназначен только для чипсета Intel X99. Данная платформа предназначена, только для очень производительный рабочих станций, и стоимость DDR4 (на момент написания статьи) почти в два раза больше чем DDR3.

Напряжение и энергопотребление

Память DDR3 работает на 1,5 В (1.35 В в энергосберегающем режиме), а память ddr4 работает на 1.2 В. Это означает, что RAM стандарта ddr4 будет использовать намного меньше энергии по сравнению с памятью DDR3. Только при использовании одной или двух модулей, особой разницы не заметите, но когда речь идет о сервере (здесь рассматривали, что сервера отличаются большими объемами оперативной памяти, до 500 и выше Гб), или о сотни серверов под управлением того же оборудования, модернизация оперативной памяти до ddr4 сделает весомый вклад в энергосбережение.

Скорость и пропускная способность

Типичный DDR3 характеризуются частотой от 800 МГц до 2133 МГц. 800 МГц означает, что ОЗУ обрабатывает 800 миллионов операций в секунду. У DDR4 частота начинается с 1600 МГц и до 3200 МГц. Увеличение частоты предполагает увеличение пропускной способности оперативной памяти.

Это что касается самих цифр. Даст или нет прироста производительности повышенная частота зависит от многого, от материнской платы, процессора и характера выполняемых операций. Этот прирост точно не имеет линейного значения, т.е. увеличив в два раза частоту, вы не получите двукратного увеличения производительности. В целом при грамотном подходе улучшение есть. При упоминании частоты нельзя не сказать о таймингах (задержках между подачей сигнала и непосредственно выдачей данных) оперативной памяти. Эти задержки измеряются в наносекундах, в характеристиках указываются в количествах тактов. Обозначается как CL. Известно, что при увеличении частоты возрастают тайминги. Например, имеем типичные параметры, в соответствии со стандартом JEDEC с одной стороны — 1600 Мгц и тайминг 10 тактов (CL10). С другой стороны, память DDR4 — 2400 с задержкой 15 тактовых циклов (CL15). Может показаться, что все же задержка то больше. На самом деле, давайте посчитаем. Память DDR3 — 1600 имеет реальную частоту шины 800 МГц. А все потому, что DDR (double-data-rate) – это удвоенная скорость передачи данных. То есть получается при реальной частоте шины 800 МГц – рабочая скорость в два раза выше 1600.

Вычисляем длину такта 1/800 000 000 = 1,25 нс (наносекунд) Вычисляем длительность задержки 1,25 * 10 = 12,5 нс

Теперь тоже самое для 2400 1/1 200 000 000 = 0,83333 нс (наносекунд) 0,83333 * 15 = 12,499 нс

Получили такую же величину. В итоге хоть и в количествах тактовых циклов возрастает значение тайминга, реально в абсолютном выражении задержка DDR3 и 4 не меняются (только для этого случая)

Емкость и обработка ошибок

На одном модуле DDR4 может вместить минимум 2 Гб и теоретический максимум 512 гб. У третьего поколения — это 128 Гб. Получается при меньшем количестве слотов, можем организовать больший объем памяти, или при таком же количестве, намного больше . Выгода очевидна. В дополнение к огромной емкости, памяти DDR4 способен гораздо лучше обнаруживать ошибки и способность к их коррекции. Обработка ошибок становится очень важным, при использовании большого объема памяти в система, которая контролирует операции в режиме реального времени, такие как спутники , транспортные систем и т.д.

Конструктивные отличия

Физическая конструкция DDR4 немного отличается по сравнению с памятью DDR3. На миллиметр больше высота, расположение выемки на модуле после 284-ого контакта вместо 240 — ого. Очень интересной новинкой является разные по высоте контакты, по краям они меньше и увеличиваются смещаясь к центру. Благодаря этому нововведению установка памяти требует использования меньшего давления.

Вывод

На мой взгляд, если у вас уже есть оборудование с DDR3, не стоит специально менять материнскую плату и процессор, для того чтобы просто воткнуть последнее поколение ОЗУ. На данный момент, вы можете иметь такую же производительность и с DDR3. Через годик другой, когда задумаете купить новый девайс, DDR4 будет уже повсеместно распространен, и просто не будет вопроса стоять в выборе

DDR2 против DDR3 RAM

Вы можете задаться вопросом, как складываются новые поколения оперативной памяти DDR. Давайте сначала посмотрим на различия оперативной памяти DDR2 и DDR3. Хотя вы вряд ли найдете оперативную память DDR2 во многих местах сегодня (она стала доступна еще в 2004 году), она все же полезна для сравнения.

В то время как ОЗУ оригинального поколения DDR2 выполняло две передачи данных за такт, ОЗУ DDR2 может производить четыре передачи за такт вместо этого. DDR3 идет еще дальше, поскольку он может производить восемь передач для каждого тактового цикла.

Что касается скорости, DDR3 не удивительно быстрее. Один из способов измерения скорости оперативной памяти — мегатрансферы в секунду, или МТ / с. Это относится к числу операций, которые ОЗУ может выполнять каждую секунду; 1MT / s — один миллион передач в секунду.

В то время как ОЗУ DDR2 имеет скорость передачи данных в диапазоне от 400 до 1066 МТ / с, DDR3 разбивает его на уровне 800–2 133 МТ / с.

Напряжение является еще одним важным аспектом ОЗУ поколений. Оперативная память DDR2 использует 1,8 В, в то время как DDR3 ниже при 1,5 В. Более низкое напряжение означает, что ОЗУ потребляет меньше энергии, что снижает нагрузку на процессор

Вы можете найти палочки оперативной памяти DDR2 объемом 4 ГБ, но самый распространенный максимум — 2 ГБ. Практически, объем оперативной памяти DDR3 составляет 8 ГБ на карту памяти, хотя доступно несколько карт на 16 ГБ.

Какие преимущества у DDR4?

Увеличена производительность на 50%
Уменьшена потребляемая мощность на 35% ниже
Более высокая скорость до 3200 Мбит/с
Быстрый доступ
Улучшена целостность сигнала
Большие емкости подсистемы памяти, до 8 ячеек
Раннее обнаружение неисправностей и повышение надежности системы за счет JTAG

DDR4, последнее поколение оперативной памяти, обеспечивает повышенную скорость и эффективность вычислительных устройств. Очень скоро DDR4 будет установлен в новых линейках смартфонов, планшетов, и стационарных компьютерах.

пиковая пропускная способность DDR3 vs DDR4

DDR4 достигает скорости передачи данных до 2 Гбит/с на контакт и при этом нуждается в меньшем количестве энергии, чем DDR3L (DDR3 с низким энергопотреблением). Новая память обладает кучей достоинств по сравнению с DDR3 и дает возможность сэкономить до 40% энергии.

Немного истории

DDR3 – третье поколение синхронной динамической памяти SDRAM с удвоенной скоростью. По сравнению с предшественниками напряжение питания снижено до 1,5 В. Существует (и до сих пор используется) модификация DDR3L, у которой рабочее напряжение еще меньше – 1,35 В, то есть на 10%.

Модуль DIMM имеет 240 контактов. Расположены они на плате симметрично, однако работают асинхронно. Ключ затвора расположен не там, где у остальных типов памяти, поэтому совместимость невозможна ни теоретически, ни практически – вы попросту не вставите такую планку в неподходящий слот.

Согласно спецификации, существует несколько модификаций DDR3, рабочие характеристики которых отличаются.

Таблица для наглядности:

DDR4 – четвертое поколение. Объемы продаж превзошли предшественника только в 2017 году, хотя появились такие планки на несколько лет раньше. Типы отличаются между собой как внешне (физически новинка немного шире), так и по характеристикам.

Количество банков здесь удвоено и достигает 16, что позволило увеличить скорость внешней шины данных. Благодаря механизму проверки четности, повышена надежность модуля памяти. Рабочее напряжение снижено до 1,2 В.

Характеристики DDR4 показаны в таблице:

об основных характеристиках

Особых различий в параметрах между DIMM для десктопных компов и SO-DIMM для ноутбуков у обеих типов оперативки нет – разница только в физических размерах и количестве коннектов на шине. Стоит отметить, что благодаря компактным габаритам обычно оперативка для ноута стоит дороже.

Что означает DDR?

Оперативная память, используемая на вашем компьютере, работает с использованием двойной скорости передачи данных (DDR). Оперативная память DDR означает, что две передачи происходят за такт. Новые типы ОЗУ являются обновленными версиями той же технологии, поэтому модули ОЗУ имеют метки DDR, DDR2, DDR3 и т.д.

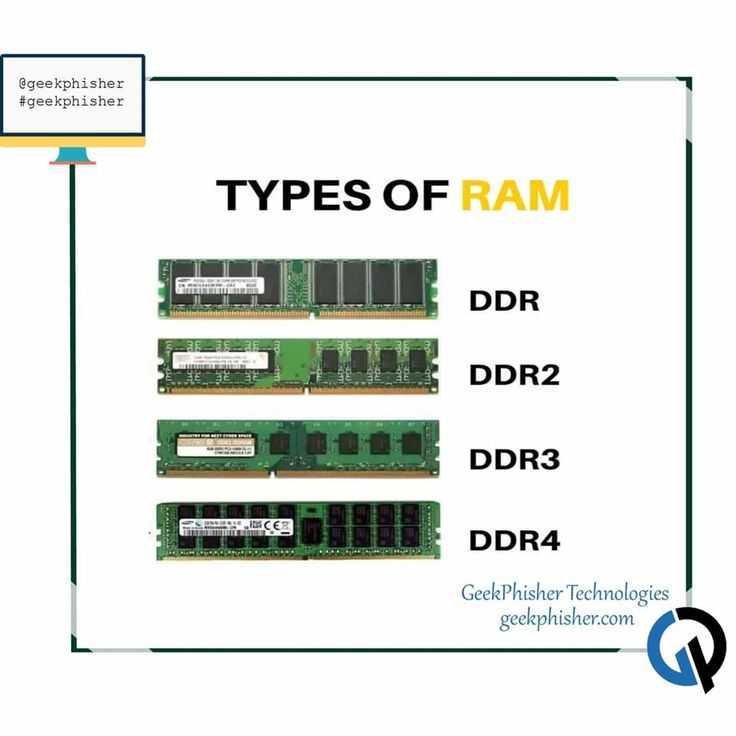

Хотя все поколения RAM имеют одинаковый физический размер и форму, они по-прежнему несовместимы . Вы не можете использовать оперативную память DDR3 в материнской плате, которая поддерживает только DDR2. Аналогично, DDR3 не подходит для слота DDR4. Чтобы избежать путаницы, каждое поколение ОЗУ имеет вырез в контактах в разных местах. Это означает, что вы не можете случайно перепутать ваши модули оперативной памяти или повредить материнскую плату, даже если вы покупаете неправильный тип.

DDR2

DDR2 — это самый старый вид оперативной памяти, с которым вы можете столкнуться сегодня. Он имеет 240 контактов (200 для SO-DIMM). DDR2 был хорошо и действительно заменен, но вы все равно можете купить его в ограниченном количестве, чтобы обновить старые машины. В противном случае DDR2 устареет.

DDR3

DDR3 был выпущен еще в 2007 году. Хотя он был официально заменен DDR4 в 2014 году, вы все равно найдете множество систем, использующих более старый стандарт RAM. Зачем? Потому что только в 2016 году (два года после запуска DDR4) системы с поддержкой DDR4 действительно набирали обороты. Кроме того, оперативная память DDR3 охватывает огромный диапазон процессоров: от сокета Intel LGA1366 до LGA1151, а также AMD AM3/AM3 + и FM1/2/2+. (Для Intel это от введения линейки Intel Core i7 в 2008 году до 7- го поколения Kaby Lake!)

Оперативная память DDR3 имеет такое же количество контактов, что и DDR2. Тем не менее, он работает с более низким напряжением и имеет более высокие тайминги (больше на таймингах оперативной памяти в данный момент), поэтому не совместимы. Кроме того, модули DDR3 SO-DIMM имеют 204 контакта по сравнению с 200 контактами DDR2.

DDR4

DDR4 появился на рынке в 2014 году, но еще не полностью контролировал рынок оперативной памяти. Длительный период исключительно высоких цен на оперативную память приостановил модернизацию многих пользователей. Но по мере снижения цен все больше людей переключаются, тем более что последние поколения процессоров AMD и Intel используют исключительно оперативную память DDR4. Это означает, что если вы хотите перейти на более мощный процессор, вам нужна новая материнская плата и новая оперативная память.

DDR4 еще больше понижает напряжение ОЗУ, с 1,5 В до 1,2 В, увеличивая число контактов до 288.

DDR5

DDR5 должен выйти на потребительские рынки в 2019 году. Но учитывая, сколько времени обычно занимает распространение нового поколения RAM, ожидайте услышать больше об этом в 2020 году. Производитель RAM, SK Hynix, ожидает, что DDR5 будет занимать 25% рынка в 2020 г. и 44% в 2021 г.

DDR5 продолжит дизайн с 288-контактным разъемом, хотя напряжение ОЗУ упадет до 1,1 В. Ожидается, что производительность оперативной памяти DDR5 удвоит самый быстрый стандарт предыдущего поколения DDR4. Например, SK Hynix раскрыл технические подробности модуля оперативной памяти DDR5-6400, максимально быстрый из всех возможных по стандарту DDR5.

Но, как и с любым новым компьютерным оборудованием, при запуске ожидайте чрезвычайно высокую цену. Кроме того, если вы подумываете о покупке новой материнской платы , не сосредотачивайтесь на DDR5 . Он пока недоступен, и, несмотря на то, что говорит SK Hynix, Intel и AMD потребуется некоторое время, чтобы подготовиться.
