Направление воздушного потока вентилятора определяют по двум стрелкам на корпусе (одна показывает вращение лопастей, другая, поток воздуха), по стороне с наклейкой производителя (воздух дует именно в её сторону) и по форме лопастей: вогнутая сторона обращена туда, откуда воздух всасывается. Самый надёжный практический способ, поднести к работающему вентилятору тонкую нитку или волос и посмотреть, куда её относит.
Ошибиться с направлением легко, потому что стрелки часто мелкие и стёртые, а инструкция к вентилятору теряется ещё на этапе распаковки. Между тем от правильной установки зависит температура процессора и видеокарты: развёрнутый не в ту сторону кулер снижает эффективность охлаждения на 30–50%. Ниже разобраны все рабочие способы проверки, от визуального осмотра до эксперимента с ниткой, а также объяснено, почему схема «вдув спереди, выдув сзади» считается оптимальной и что будет, если поставить все вентиляторы только на вдув или сделать выдув мощнее вдува.

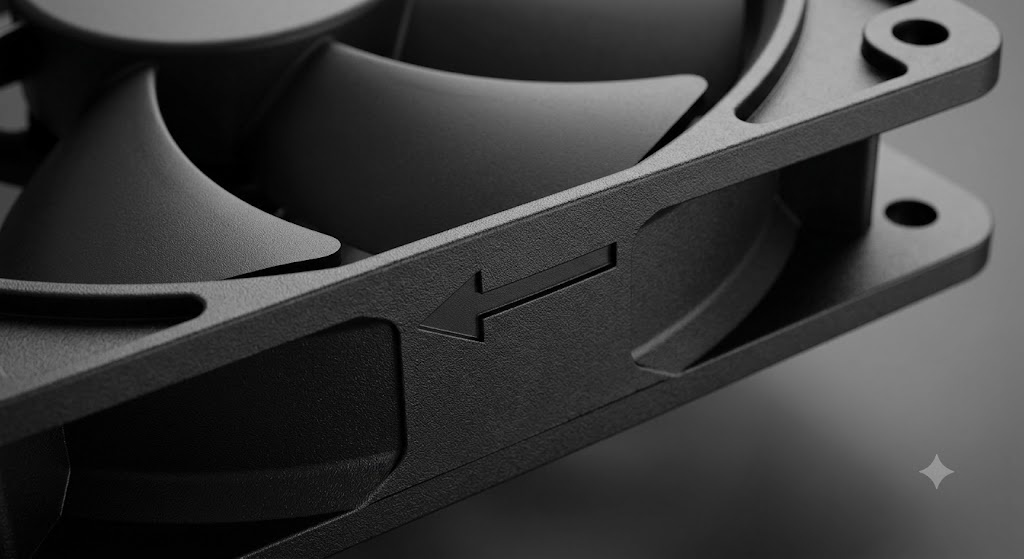

Что означают стрелки на корпусе вентилятора
На рамке современного вентилятора обычно нанесены две стрелки: горизонтальная показывает направление воздушного потока, а вертикальная (или изогнутая), направление вращения лопастей. Это два разных параметра, и путать их нельзя.
Стрелка потока указывает, куда именно движется воздух: от одной плоскости вентилятора к другой. Стрелка вращения показывает, в какую сторону крутятся лопасти при виде на вентилятор спереди, по часовой стрелке или против. Для правильной установки в корпус важна именно первая стрелка, направление вращения на охлаждение почти не влияет и нужно скорее для совместимости с контроллером RGB или синхронизации оборотов.
- Стрелка потока обычно нанесена сбоку рамки, параллельно оси вентилятора.
- Стрелка вращения расположена на торце рамки и загнута по дуге.
- Если стрелок нет вовсе (стёрлись или отсутствуют на бюджетной модели), направление определяют другими способами, по наклейке, лопастям или ниткой.
Как определить сторону вдува и выдува по наклейке
Сторона с фирменной наклейкой или логотипом модели — это, как правило, сторона всасывания воздуха: вентилятор гонит поток именно в направлении от неё. Проще говоря, где написано название и модель вентилятора, туда и будет дуть воздух после установки.
Этот способ удобен, когда стрелки на корпусе стёрты или изначально не были нанесены (так бывает у части бюджетных вентиляторов, которые поставляются в комплекте с корпусами и блоками питания). Наклейка почти всегда сохраняется даже после нескольких лет эксплуатации, поэтому метод остаётся рабочим и для б/у комплектующих.
Важно понимать логику: воздух заходит со стороны каркаса без наклейки (там расположены рёбра жёсткости и крепление проводов) и выходит со стороны, где закреплена сама наклейка. Ориентируясь на этот признак, легко быстро сориентировать вентилятор при установке на переднюю или заднюю панель корпуса без разборки и дополнительных тестов.

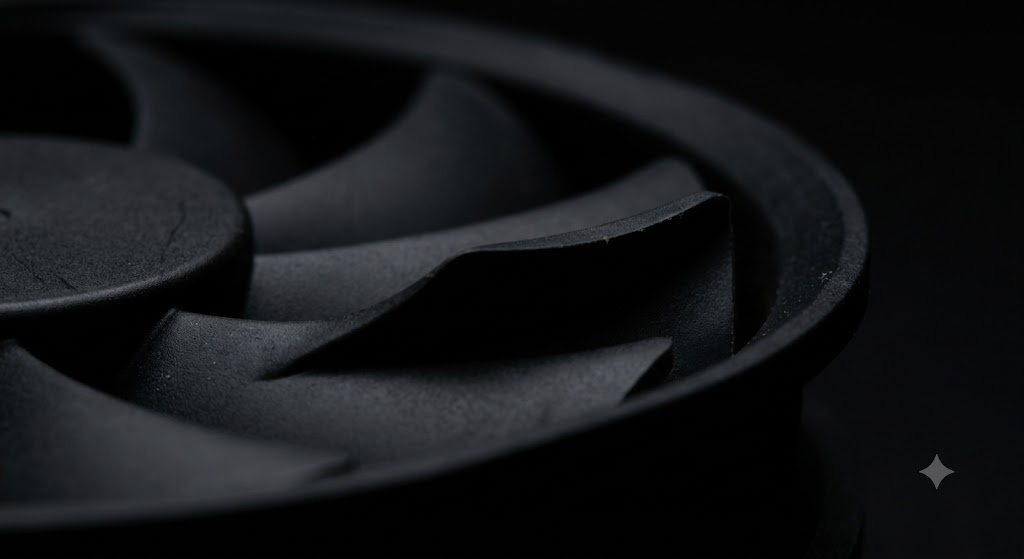

Как форма лопастей подсказывает направление потока
Вогнутая, изогнутая внутрь сторона лопастей всегда обращена туда, откуда вентилятор всасывает воздух, а выпуклая сторона смотрит в сторону, куда воздух выдувается. Это универсальный признак, который работает даже без наклеек и стрелок.
При работе на выдув лопасти дополнительно загибаются вниз по ходу вращения и крутятся против часовой стрелки, если смотреть на вентилятор спереди. Такая геометрия лопастей нужна для того, чтобы эффективно захватывать воздух с одной стороны и создавать направленный поток с другой, а не просто гонять воздух по кругу внутри рамки.
Определить сторону всасывания по форме лопастей можно даже на неработающем вентиляторе, достаточно посмотреть на профиль лопасти сбоку. Это особенно полезно при покупке б/у вентиляторов на радиорынках или в комиссионных магазинах, где нет ни коробки, ни инструкции, ни явных маркировок.

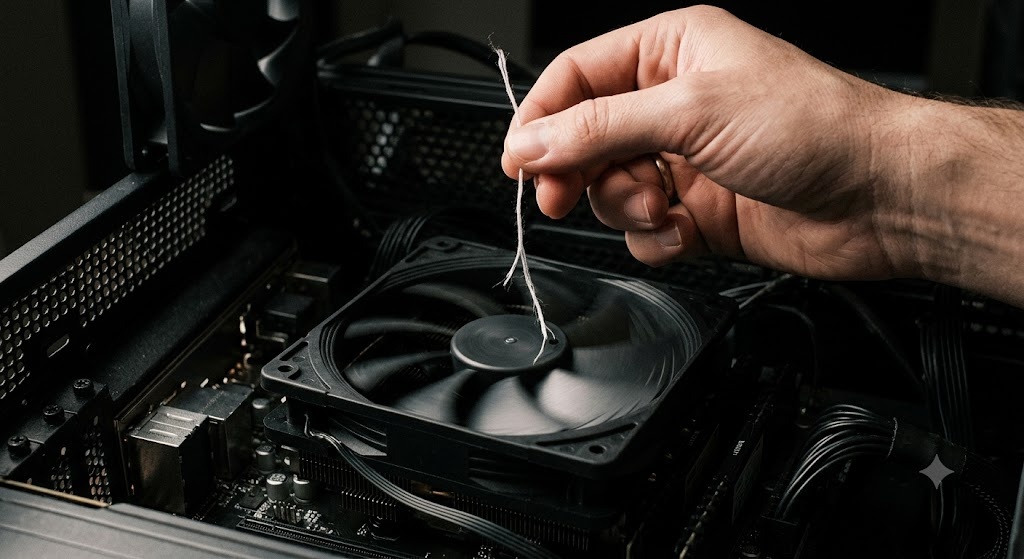

Как проверить направление воздуха ниткой на практике
Самый точный практический способ: поднести к работающему вентилятору тонкую нитку, нить или волос и посмотреть, в какую сторону поток относит её кончик. Метод занимает несколько секунд и не требует разборки корпуса.
Для проверки вентилятор подключают к любому доступному разъёму на материнской плате или через переходник напрямую к блоку питания, чтобы он раскрутился до рабочих оборотов. Затем нить подносят поочерёдно к обеим сторонам рамки на расстоянии 3–5 см.
- Поднесите нить к одной стороне вентилятора и зафиксируйте, отклоняется она к рамке (значит, здесь воздух засасывается) или от неё.
- Поднесите нить к противоположной стороне: со стороны выдува поток ощутимо сильнее и нить резко отклоняется наружу.
- Сравните зону действия потока: со стороны выдува струя узкая и короткая (доли диаметра вентилятора), со стороны вдува зона захвата воздуха в несколько раз шире диаметра лопастей.
- Если нитки под рукой нет, поднесите к вентилятору ладонь, разница в ощущении потока заметна даже без вспомогательных предметов.
Разница в дальности действия потока объясняется физикой работы лопастей: со стороны всасывания воздух подтягивается из большого объёма пространства, а со стороны выдува формируется узкая направленная струя. Этот же принцип стоит учитывать при расстановке вентиляторов внутри корпуса.

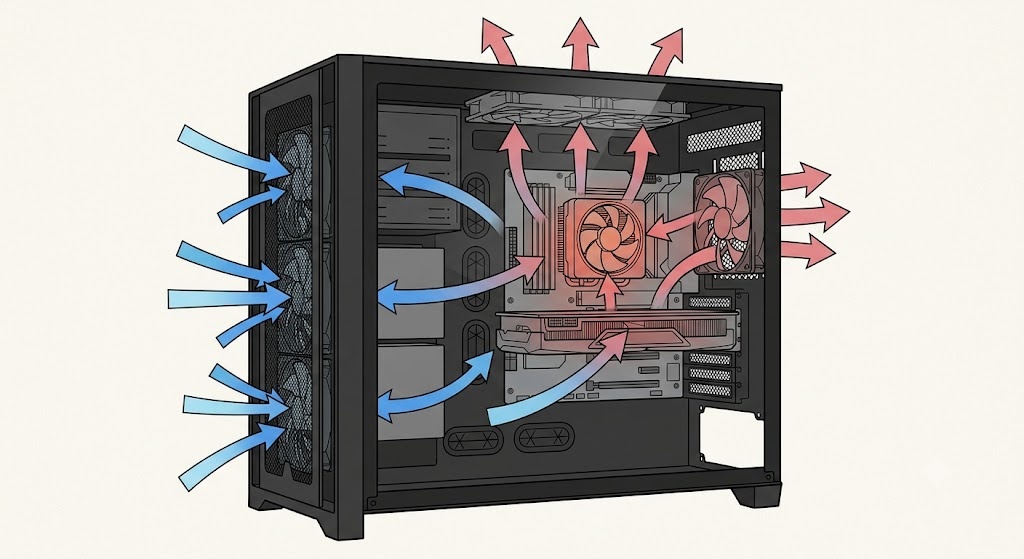

Какая схема расстановки вентиляторов на вдув и выдув правильная
Оптимальная схема для большинства корпусов: вентиляторы на вдув устанавливаются на переднюю панель, а на выдув, на заднюю панель и сверху корпуса. Такая конфигурация обеспечивает движение воздуха от холодных компонентов к горячим и дальше наружу.
Главное правило балансировки потоков: суммарная мощность вентиляторов на вдув должна быть равна или выше мощности вентиляторов на выдув. Если сделать наоборот, внутри корпуса возникает отрицательное давление, и воздух вместе с пылью начинает засасываться через все щели, разъёмы и неплотности корпуса, а не только через штатные фильтры на передней панели.
Вентилятор на выдув эффективнее работает, если установлен максимально близко к зоне скопления горячего воздуха, то есть рядом с процессором или видеокартой. На процессорном башенном кулере вентилятор чаще всего направляют на вдув прямо в радиатор: воздух проходит сквозь рёбра и выходит по бокам конструкции, охлаждая тепловые трубки на всём протяжении.
| Параметр | Вентилятор на вдув | Вентилятор на выдув |
|---|---|---|
| Где обычно ставится | Передняя панель корпуса, кулер на радиатор процессора | Задняя панель, верхняя панель корпуса |
| Направление потока | Снаружи внутрь корпуса | Изнутри корпуса наружу |
| Зона действия потока | Широкая, несколько диаметров вентилятора | Узкая, доли диаметра вентилятора |
| Рекомендация по мощности | Равна или выше мощности выдува | Не должна превышать мощность вдува |
| Ошибка при нарушении баланса | Недостаточное охлаждение компонентов | Отрицательное давление, пыль через щели |
Почему важно не путать вдув и выдув при сборке ПК
Неправильно определённое направление потока перед установкой снижает эффективность охлаждения на 30–50%, потому что радиатор или корпус вместо продува начинают работать против естественного движения воздуха. Особенно критично это для процессорного кулера: если вентилятор развёрнут не в ту сторону, радиатор не получает свежий поток и температура чипа растёт даже под небольшой нагрузкой.
Частая ошибка новичков, ставить все вентиляторы корпуса только на вдув, рассчитывая, что «чем больше воздуха внутрь, тем прохладнее». На деле без вытяжки горячий воздух остаётся внутри корпуса, скапливается в верхней части и постепенно поднимает общую температуру всех компонентов, включая блок питания.
Вторая типичная ошибка: делать выдув мощнее вдува, надеясь ускорить отвод тепла. Это создаёт отрицательное давление, и корпус начинает засасывать пыль через любые щели, разъёмы задней панели и неплотности возле блока питания, а не только через штатные пылевые фильтры на передних вентиляторах.
Задача любой системы охлаждения ПК в первую очередь заключается в отводе лишнего горячего воздуха, а уже во вторую очередь, в подаче холодного. Поэтому минимальная рабочая конфигурация — это хотя бы один вентилятор на вдув и один на выдув, обеспечивающие постоянную циркуляцию воздуха через корпус.
Часто задаваемые вопросы
Частые вопросы
Как быстро понять, куда дует вентилятор, если стрелок нет?
Посмотрите, с какой стороны рамки наклеена этикетка с моделью — воздух дует именно в эту сторону. Если наклейки тоже нет, поднесите к вентилятору нитку или ладонь: со стороны выдува поток заметно сильнее и уже, чем со стороны вдува.
Обязательно ли ставить вентилятор на выдув в компьютере?
Да, хотя бы один вентилятор на выдув необходим, иначе горячий воздух будет скапливаться внутри корпуса и не отводиться наружу. Оптимально размещать его сзади или сверху корпуса, максимально близко к зоне нагрева процессора или видеокарты.
Что будет, если вентилятор на выдув мощнее, чем на вдув?
Возникнет отрицательное давление внутри корпуса, и воздух вместе с пылью начнёт засасываться через все щели, разъёмы и неплотности, минуя штатные пылевые фильтры. Со временем это ускоряет загрязнение компонентов и требует более частой чистки системы.
Как определить направление вентилятора по форме лопастей?
Вогнутая, изогнутая внутрь сторона лопасти указывает на сторону всасывания воздуха, а выпуклая сторона обращена туда, куда воздух выдувается. При работе на выдув лопасти дополнительно загибаются вниз и вращаются против часовой стрелки при виде спереди.
Можно ли ставить кулер процессора против потока корпусных вентиляторов?
Нежелательно: если направление кулера противоречит общему потоку воздуха в корпусе, эффективность охлаждения снижается на 30–50%. Перед установкой обязательно проверьте направление стрелками, наклейкой или ниткой, чтобы поток совпадал с общей схемой вдув-выдув.
В чём разница между стрелкой вращения и стрелкой потока на вентиляторе?
Стрелка вращения показывает, в какую сторону крутятся лопасти — по часовой стрелке или против, и почти не влияет на охлаждение. Стрелка потока показывает направление движения воздуха и именно на неё нужно ориентироваться при установке в корпус.
Сколько вентиляторов на вдув и выдув нужно для нормального охлаждения?
Минимальная рабочая схема — один вентилятор на вдув спереди и один на выдув сзади или сверху корпуса. При этом мощность вдувных вентиляторов должна быть равна или выше мощности выдувных, чтобы не возникало отрицательное давление.
