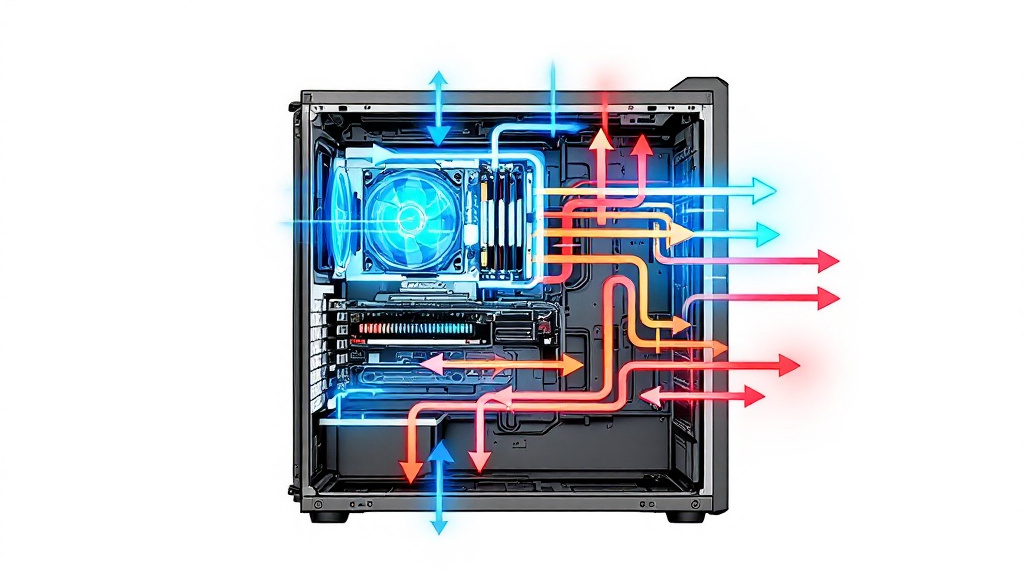

Правильное расположение кулеров в корпусе строится на одном принципе: холодный воздух поступает снизу и спереди на вдув, горячий выходит сверху и сзади на выдув. Стандартная рабочая схема для игрового ПК, 2–3 вентилятора 120 мм на передней панели (приток), один сзади (отток) и 1–2 сверху (отток). Такая конфигурация формирует прямой поток воздуха от холодных зон к горячим и создаёт положительное давление внутри корпуса.
Положительное давление достигается, когда впускных вентиляторов на 1–2 больше, чем выходных: например, 3 спереди против 1 сзади плюс 1 сверху. Минимально рабочая конфигурация, два вентилятора, один на вдув спереди и один на выдув сзади, но такой набор подходит только для бюджетных сборок с низким тепловыделением. Современные корпусы поддерживают от 3 до 6 вентиляторов 120 мм, а для мощной игровой системы с горячим процессором и видеокартой оптимальны 4–5 кулеров: 2–3 спереди, 1 сверху, 1 сзади. Боковой вентилятор при наличии в корпусе такого посадочного места лучше устанавливать напротив видеокарты и работать он должен на вдув, а нижний, если предусмотрен, размещать напротив жёсткого диска или блока питания.
Как правильно расположить вентиляторы спереди, сзади и сверху корпуса
Базовая рабочая схема одинакова для большинства ATX и Micro-ATX корпусов: перед, вдув, зад и верх, выдув. Это создаёт единый поток воздуха от холодной зоны у передней панели к горячей у видеокарты, процессора и заднего разъёма.
- Передняя панель: 2–3 вентилятора 120 мм на вдув, забирают воздух снаружи и направляют его к видеокарте и процессору.
- Задняя панель: один вентилятор 120 мм на выдув, расположен напротив разъёма процессорного радиатора, выводит нагретый воздух наружу.
- Верхняя панель: 1–2 вентилятора только на выдув, поскольку горячий воздух поднимается вверх естественным образом и скапливается под крышкой.
- Боковая панель: вентилятор на вдув напротив видеокарты, реже на выдув для дополнительной общей вентиляции.
- Нижняя панель: вентилятор на вдув, желательно напротив жёсткого диска или зоны блока питания.
Важное правило монтажа: передний и задний вентиляторы стоит выравнивать по одной горизонтальной плоскости. Это формирует прямой канал воздушного потока без завихрений и заметно повышает эффективность обдува компонентов на материнской плате.
Сколько кулеров нужно для эффективного охлаждения ПК
Минимум для стабильной работы системы, два вентилятора: один спереди на вдув, один сзади на выдув. Для полноценного игрового ПК разумное количество, 4–5 кулеров, а верхний предел современных корпусов составляет 6 вентиляторов 120 мм.
Количество кулеров подбирается не произвольно, а исходя из тепловыделения компонентов, объёма корпуса, наличия пылевых фильтров и допустимого уровня шума. Мощный процессор и топовая видеокарта с высоким TDP требуют более активной вентиляции, чем офисная сборка с интегрированной графикой. При этом распространено заблуждение, что чем больше вентиляторов установлено в корпусе, тем лучше охлаждение: на практике решающим фактором остаётся правильная конфигурация притока и оттока, а не количество лопастей.
- Определите тепловыделение процессора и видеокарты по документации производителя.
- Выберите базовую схему: 2 вентилятора для бюджетной сборки, 3–4 для средней, 5–6 для мощной игровой системы.
- Распределите вентиляторы так, чтобы впускных было на 1–2 больше выходных.
- Проверьте совместимость посадочных мест корпуса с выбранным количеством кулеров 120 мм.
- Настройте скорость вращения через PWM-контроллер или ручные переключатели режимов.
Что такое положительное давление воздуха в корпусе и зачем оно нужно
Положительное давление — это режим, при котором в корпус входит больше воздуха, чем выходит, за счёт преобладания впускных вентиляторов над выходными. Такой баланс снижает количество пыли, которая проникает через щели корпуса, и предотвращает застой горячего воздуха у компонентов.
Практическое правило: разница между впускными и выходными вентиляторами должна составлять 1–2 штуки в пользу притока. Например, конфигурация из 3 передних и 1 нижнего вентилятора на вдув против 1 заднего и 1 верхнего на выдув создаёт умеренное положительное давление. При равном количестве вентиляторов на вдув и выдув давление близко к нейтральному, что тоже допустимо, если мощность каждого кулера примерно одинакова и потоки не создают избыточного отрицательного давления через щели корпуса.
| Расположение | Направление потока | Рекомендуемое число вентиляторов | Особенности установки |
|---|---|---|---|
| Передняя панель | Вдув | 2–3 | Основной источник холодного воздуха, часто закрыт пылевым фильтром |
| Задняя панель | Выдув | 1 | Располагается напротив радиатора процессора |
| Верхняя панель | Выдув | 1–2 | Никогда не устанавливается на вдув из-за естественного подъёма горячего воздуха |
| Боковая панель | Вдув (реже выдув) | 0–1 | Рекомендуется напротив видеокарты |
| Нижняя панель | Вдув | 0–1 | Желательно напротив жёсткого диска или зоны БП |
Какие ошибки чаще всего допускают при расположении кулеров
Главная ошибка, включать все вентиляторы только на вдув: воздух нагнетается внутрь, но не находит выхода, из-за чего горячий воздух застаивается и температуры компонентов растут вместо снижения.
Вторая частая ошибка, размещать вентиляторы друг напротив друга без учёта расстояния и мощности потока. Например, боковой кулер прямо напротив бокового радиатора системы жидкостного охлаждения создаёт турбулентность и снижает суммарную эффективность обоих вентиляторов вместо усиления обдува. Третья ошибка, установка верхних вентиляторов на вдув: горячий воздух поднимается вверх естественным образом, и попытка нагнетать через верх холодный воздух прямо конфликтует с этим потоком, ухудшая охлаждение видеокарты и процессора.
Ещё одна ошибка касается пыльных фильтров на передней панели: игнорировать их чистку нельзя, но и полностью снимать фильтр ради роста производительности не стоит. Забитый пылью фильтр снижает эффективность впускных вентиляторов на 10–15%, поэтому его нужно чистить раз в 1–2 месяца в зависимости от условий эксплуатации. Отдельно стоит проверить кабель-менеджмент: провода, лежащие поперёк воздушного потока, ослабляют охлаждение и добавляют шум за счёт завихрений воздуха вокруг них.
Как расположить боковой и нижний кулер в корпусе
Боковой вентилятор эффективнее всего работает на вдув, если установлен напротив видеокарты: он напрямую обдувает систему охлаждения GPU и снижает температуру горячего воздуха рядом с ней. Нижний вентилятор почти всегда ставится на вдув и располагается напротив жёсткого диска или зоны блока питания.
Боковой кулер можно настроить и на выдув для усиления общей вентиляции корпуса, но делать это стоит с осторожностью. Если в корпусе нет отдельных нижних впускных вентиляторов, боковой выдув способен создать локальные зоны застоя воздуха, так называемые воздушные карманы, в которых горячий воздух не находит пути наружу. Поэтому решение о направлении бокового кулера принимается с учётом общей конфигурации: при развитой системе притока снизу и спереди выдув через бок допустим, при её отсутствии предпочтительнее вдув.
Как выбрать мощность и режим работы вентиляторов
Мощность вентилятора определяется двумя параметрами: производительностью воздушного потока в кубометрах в час и статическим давлением в мм H₂O. Например, модель be quiet! Silent Wings Pro 4 140 мм разгоняется до 2400 оборотов в минуту и обеспечивает до 165,5 м³/ч при статическом давлении до 3,64 мм H₂O.
Для впускных и выходных вентиляторов одинаковой мощности важно поддерживать примерное равенство притока и оттока по объёму перегоняемого воздуха, иначе давление внутри корпуса становится непредсказуемым. Управление скоростью реализуется через PWM-контроллер, который автоматически подстраивает обороты под температуру, либо через ручные переключатели режимов вроде UHS, Standard и Reduced с фиксированными значениями около 2400, 1900 и 1100 оборотов в минуту соответственно. PWM-режим предпочтителен для сборок с переменной нагрузкой, а ручные переключатели удобны там, где важна стабильная тихая работа без постоянной подстройки.
Часто задаваемые вопросы о расположении кулеров
Ниже собраны короткие ответы на вопросы, которые чаще всего возникают при сборке и апгрейде системы охлаждения корпуса.
Частые вопросы
Сколько вентиляторов достаточно для среднего игрового ПК?
Для средней игровой сборки хватает 3–4 вентиляторов 120 мм: 2 спереди на вдув, 1 сзади и опционально 1 сверху на выдув. Такая конфигурация обеспечивает достаточный приток воздуха к видеокарте и процессору без избыточного шума.
Можно ли ставить все кулеры на вдув?
Нет, это ошибка: без выходных вентиляторов горячий воздух не находит пути наружу и застаивается внутри корпуса. Обязательно нужен хотя бы один вентилятор на выдув сзади или сверху.
В какую сторону должен дуть верхний вентилятор?
Верхний вентилятор всегда работает на выдув, потому что горячий воздух естественным образом поднимается к верхней части корпуса. Установка его на вдув создаёт конфликт потоков и ухудшает охлаждение.
Что такое положительное давление в корпусе и как его создать?
Положительное давление — режим, при котором впускных вентиляторов на 1–2 больше, чем выходных. Оно снижает попадание пыли через щели корпуса и предотвращает застой горячего воздуха у компонентов.
Куда лучше поставить боковой вентилятор?
Боковой вентилятор рекомендуется устанавливать напротив видеокарты и настраивать на вдув для прямого охлаждения системы GPU. На выдув его ставят реже и только при развитой системе притока воздуха снизу.
Как часто нужно чистить пылевые фильтры корпуса?
Пылевые фильтры на передней панели стоит чистить раз в 1–2 месяца, поскольку забитый пылью фильтр снижает эффективность впускных вентиляторов на 10–15%. Регулярная чистка сохраняет баланс притока и оттока воздуха.
Влияет ли количество кулеров на температуру больше, чем их расположение?
Нет, расположение и направление потоков важнее количества. Пять неправильно расставленных вентиляторов охлаждают хуже, чем три, установленные по схеме вдув спереди и снизу, выдув сзади и сверху.
